Обследование заготовительно-складского корпуса, ЗАО «Квант»
Техническое обследование строительных конструкций заготовительно-складского корпуса (участок работы с ИИИ в осях А-Д/7-10) в Екатеринбурге: фундаменты, колонны, стены, стропильные балки, плиты перекрытия и покрытия, кровля. Прочность бетона определялась неразрушающим методом по ГОСТ 22690-2015. По результатам обследования все конструкции оценены как работоспособные.
СРООфициальное заключениеВыезд по УрФО — бесплатноСмета до начала работ
1. Объект и конструктивные решения

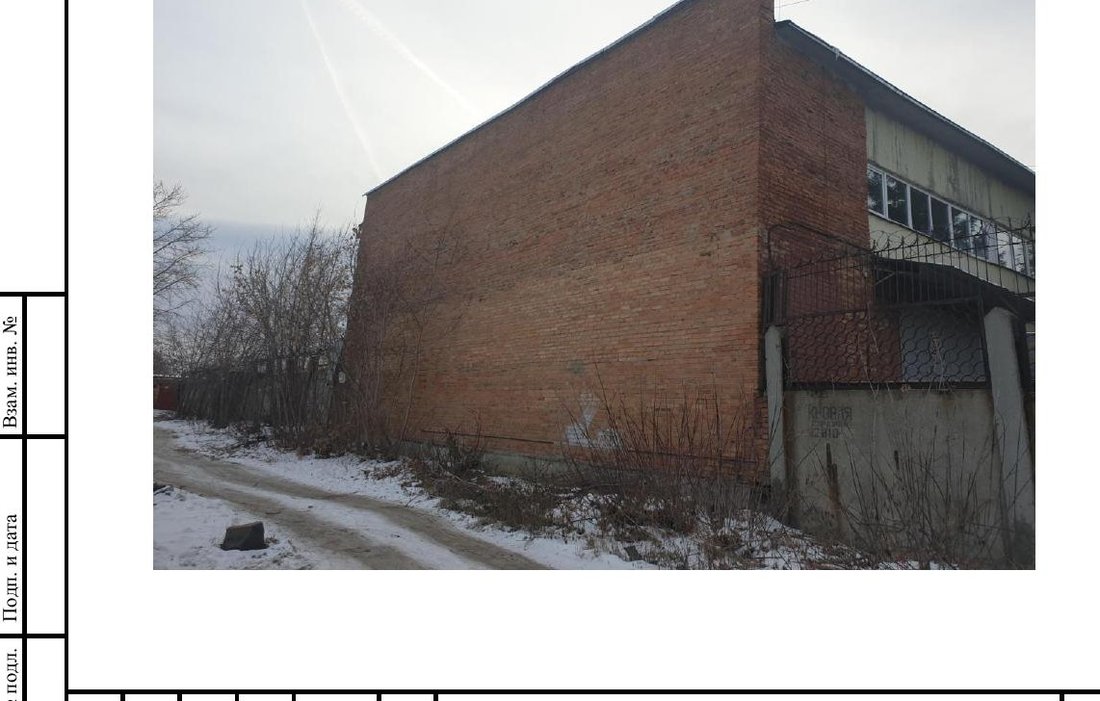

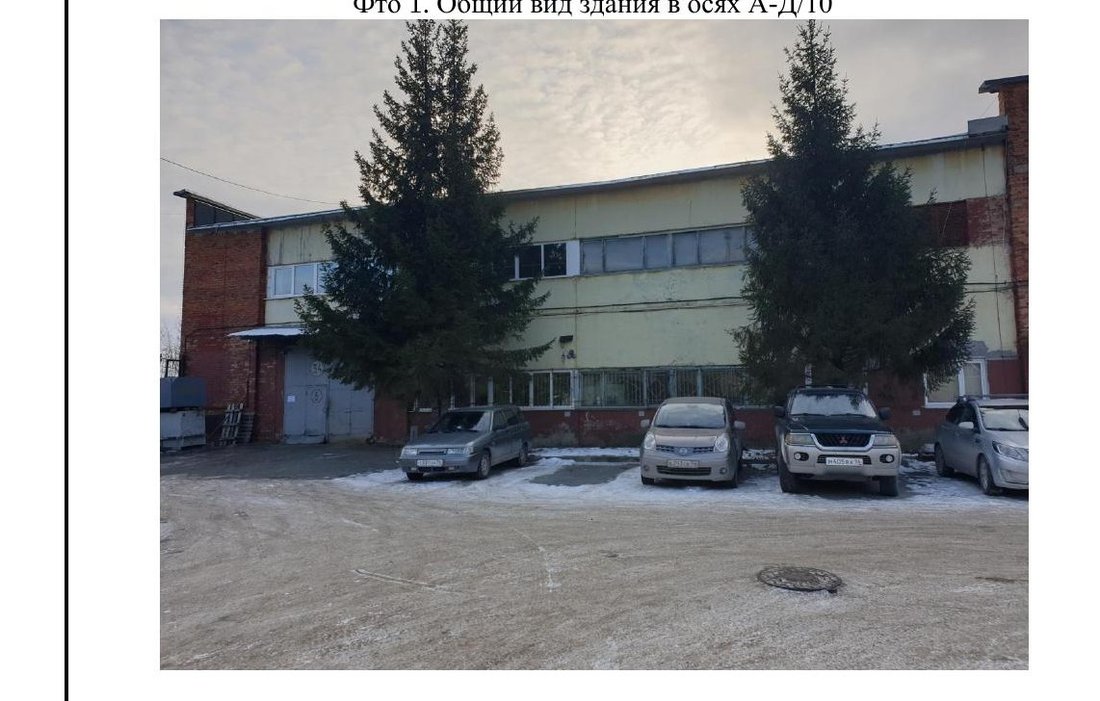

- Здание заготовительно-складского корпуса — Г-образное, из сборных железобетонных конструкций стеновых панелей и кирпичных торцевых стен; участок работы с ИИИ находится в осях А-Д/7-10;

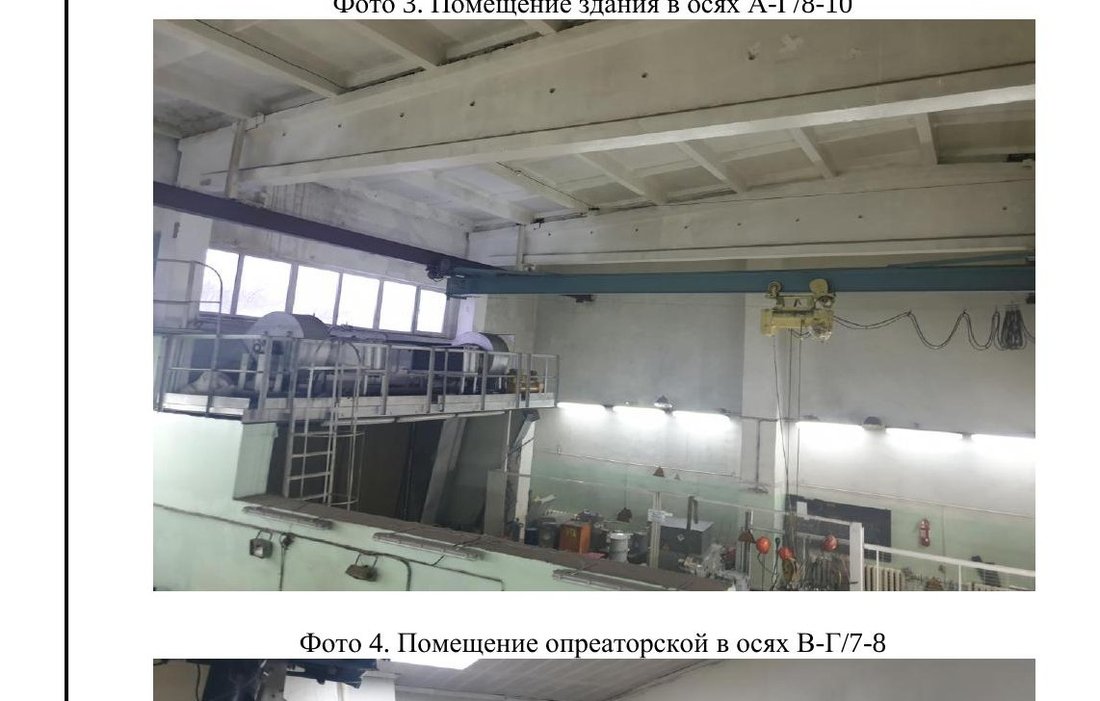

- Помещение работы с ИИИ (оси А-В/7-8) выполнено монолитным железобетонным; в осях А-Г/7-10 здание одноэтажное из сборных ЖБ конструкций, в осях Г-Д/7-10 — двухэтажное с внутренними несущими кирпичными стенами;
- Фундаменты под колонны — стаканного типа (серия 1.412-1), под несущие кирпичные стены — ленточные из бетонных блоков (серия 1.416-1), фундаментные балки по серии 1.110-1;
- Колонны сборные железобетонные по серии КЭ-01-49 (сечения 400×400 и 500×500 мм), стропильные балки по серии 1.462-3 (L = 18 м, шаг колонн 6 м);
- Перекрытие — сборные железобетонные пустотные плиты (серия 1.141-1), покрытие — ребристые плиты (серия 1.465-7); кровля двускатная из рулонных материалов с неорганизованным водостоком, утеплитель — пенобетон.
2. Выполненные работы
- Визуальное и инструментальное обследование несущих строительных конструкций здания;
- Обмерные работы с определением геометрических размеров и параметров конструкций, составление схем расположения;
- Определение прочности бетона неразрушающим методом ударного импульса (прибор ИПС-МГ4.03) по ГОСТ 22690-2015;
- Определение прочности кирпичной кладки, фотофиксация конструкций и дефектов;
- Оценка технического состояния по ГОСТ 31937-2011 — с установлением категорий по каждой конструкции.
3. Результаты обследования
- Фундаменты — работоспособное состояние: дефектов, свидетельствующих о снижении несущей способности, не зафиксировано (повреждена отмостка по периметру здания);
- Стены — работоспособное: фактическая марка кирпича М75 (10 МПа — торцевая стена, 9,4 МПа — внутренние), отклонений от проектных осей нет;
- Колонны — работоспособное: класс бетона не ниже В22,5; стропильные балки — класс бетона не ниже В35;
- Плиты перекрытия (отм. +3.600) и покрытия (отм. +9.100) — работоспособное, класс бетона не ниже В20;
- Кровля — работоспособное: повреждений кровельных материалов и следов протечек не обнаружено;
- Зафиксированные дефекты: трещины и разрушение асфальтовой отмостки (оси Д/10), высолы и разрушение кирпичной кладки (оси А/7-8) — выданы рекомендации по восстановлению.
Что получил заказчик
- Технический отчёт ТО-01/12-2020 по результатам обследования — с категориями технического состояния по каждой конструкции;
- Ведомость дефектов и повреждений с рекомендациями по устранению (таблица Д.1 отчёта);
- Результаты определения физико-механических свойств материалов и протоколы испытаний;
- Фотоматериалы объекта и графические материалы (схемы, обмеры);
- Документ оформлен по ГОСТ 31937-2011 и пригоден для надзорных органов, суда и планирования ремонтных работ.
