Обследование опор ВЛ 500 кВ, г. Аша
Техническое обследование строительных конструкций шести металлических опор ВЛ 500 кВ (№ 898–903): обмеры опор под демонтаж на реконструируемом гололедоопасном участке и детально-инструментальное обследование опор, остающихся в эксплуатации. Работы выполнены в октябре 2024 года по ГОСТ 31937-2011 и СП 13-102-2003.
СРООфициальное заключениеВыезд по УрФО — бесплатноСмета до начала работ
Объект и задачи обследования
- Объект — металлические опоры № 898–903 ВЛ 500 кВ «Уфимская — Кропачево», реконструкция гололедоопасного участка линии в пролётах опор № 899–901 (отчёт Л5000956-74079);

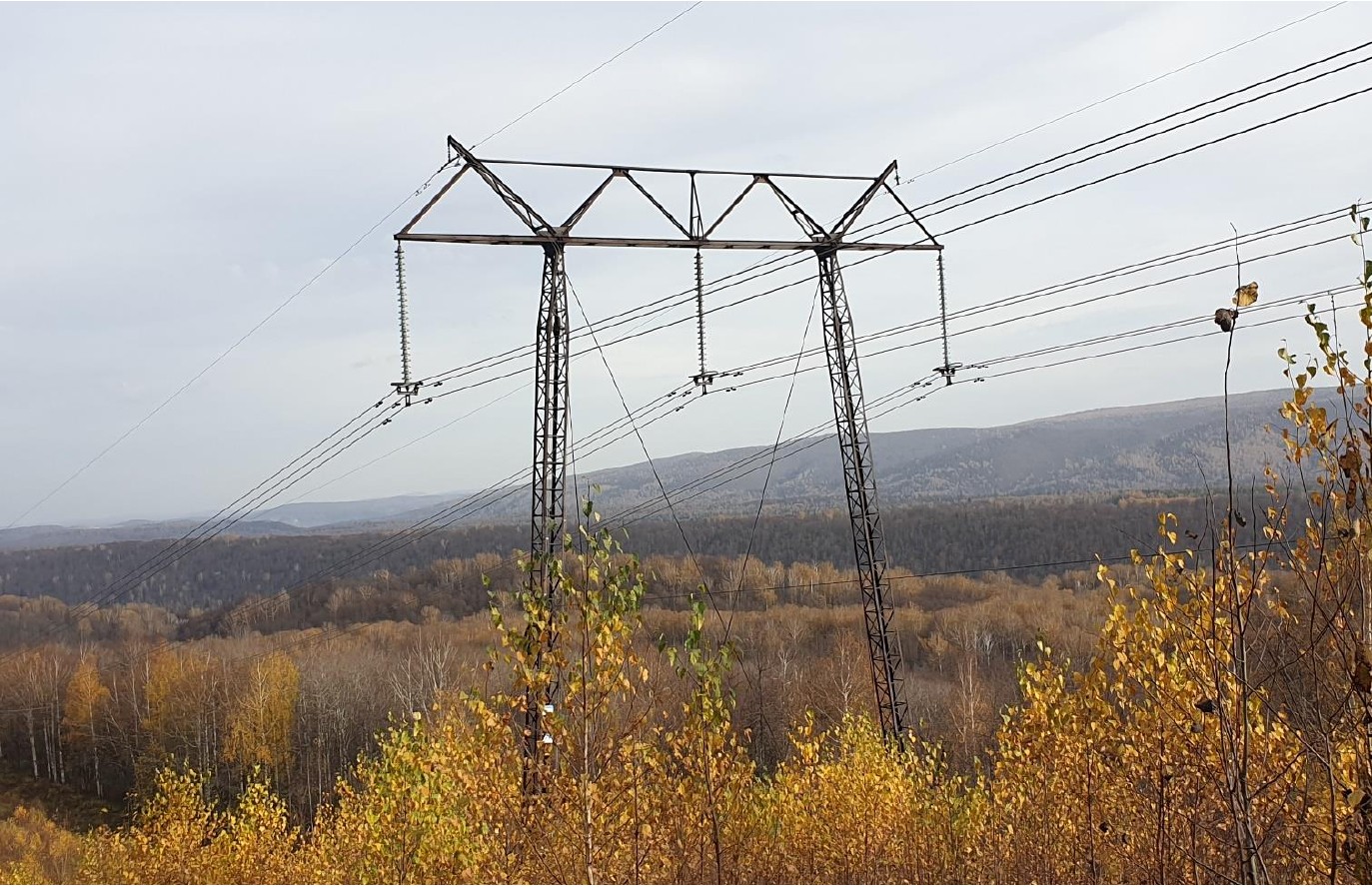

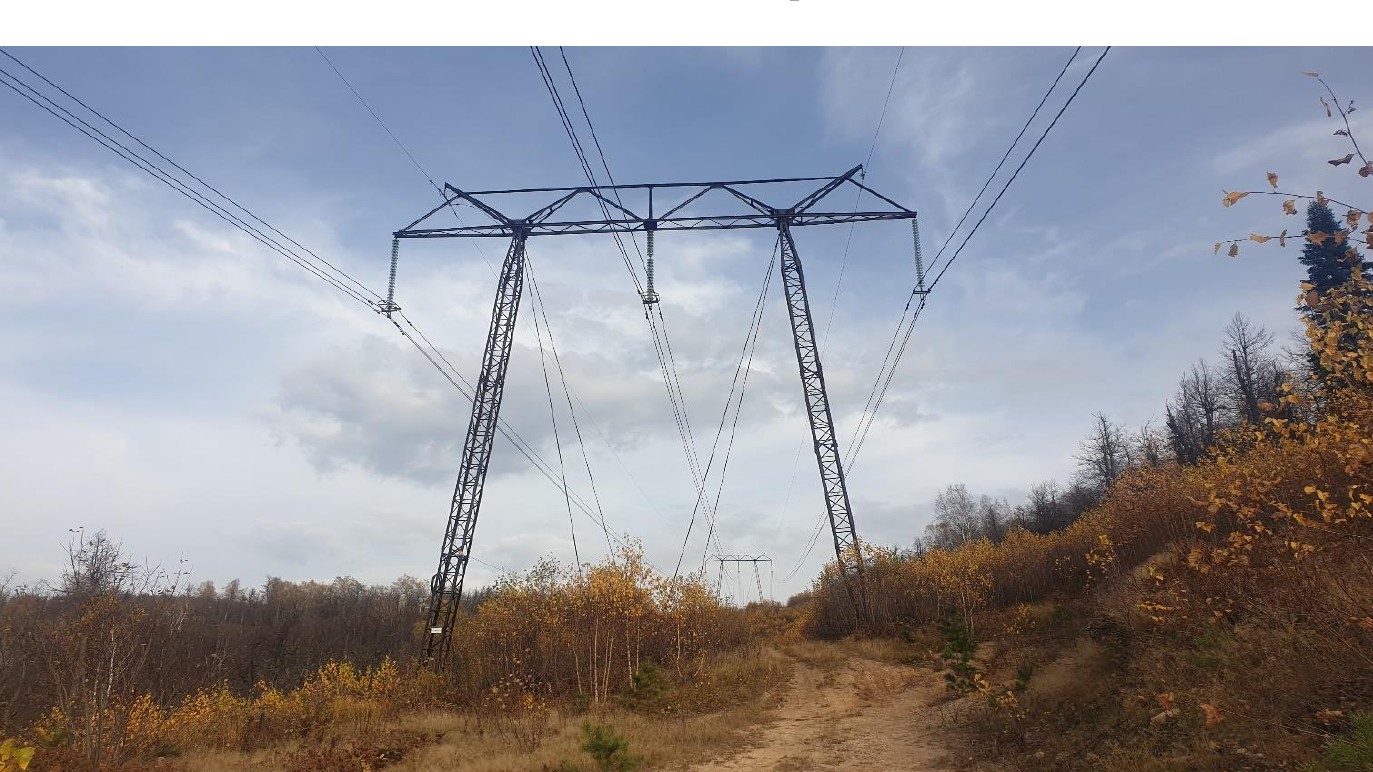

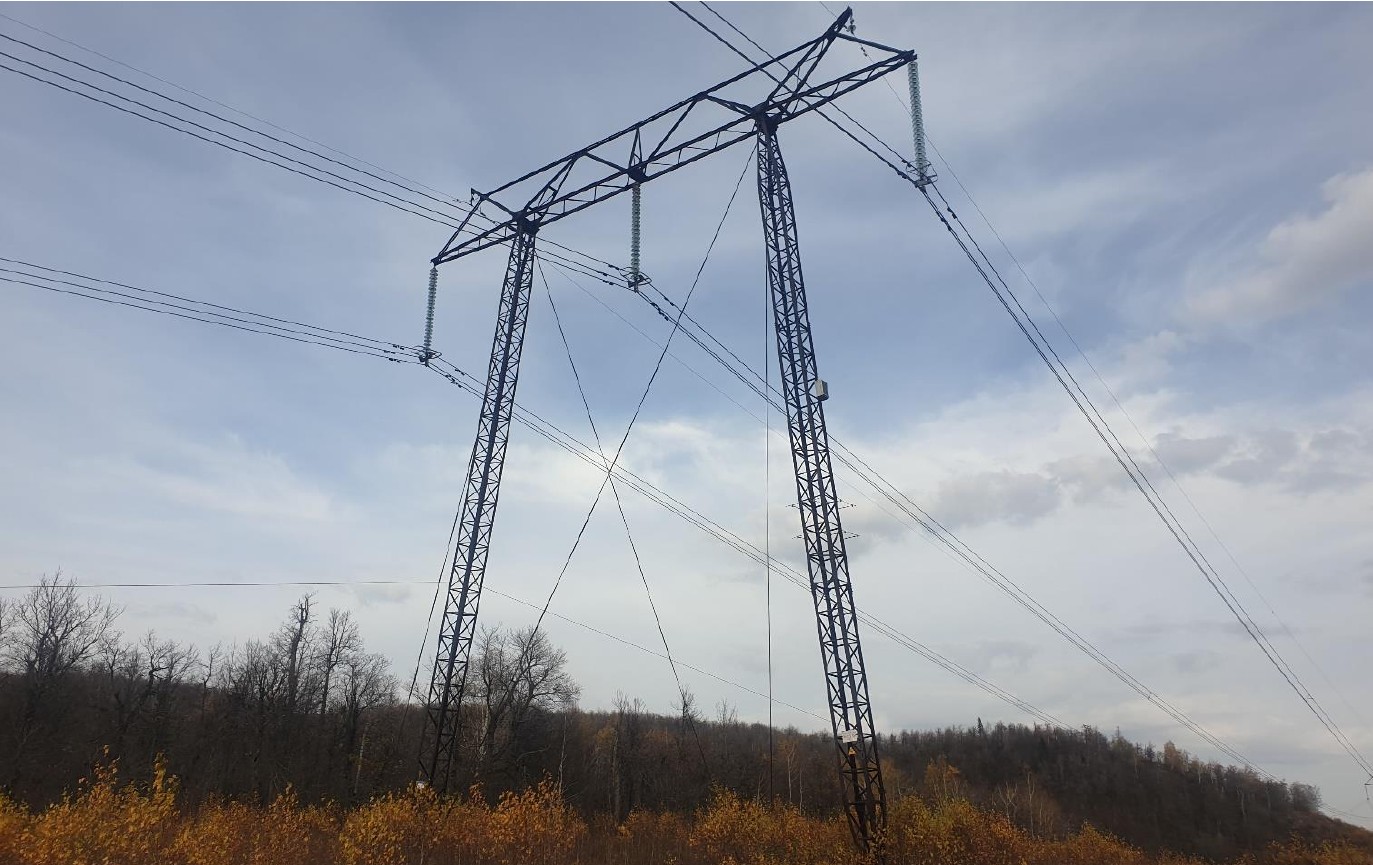

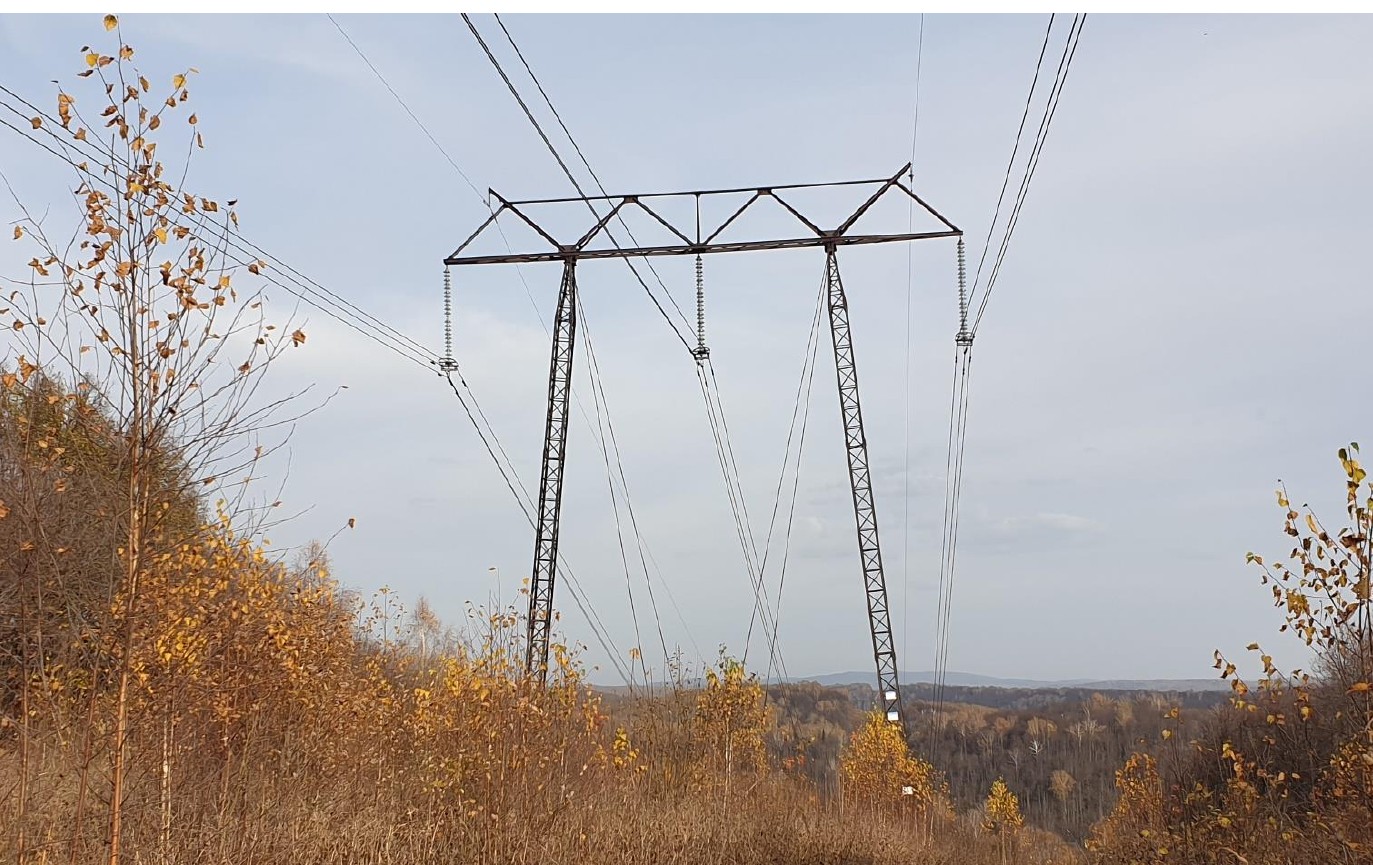

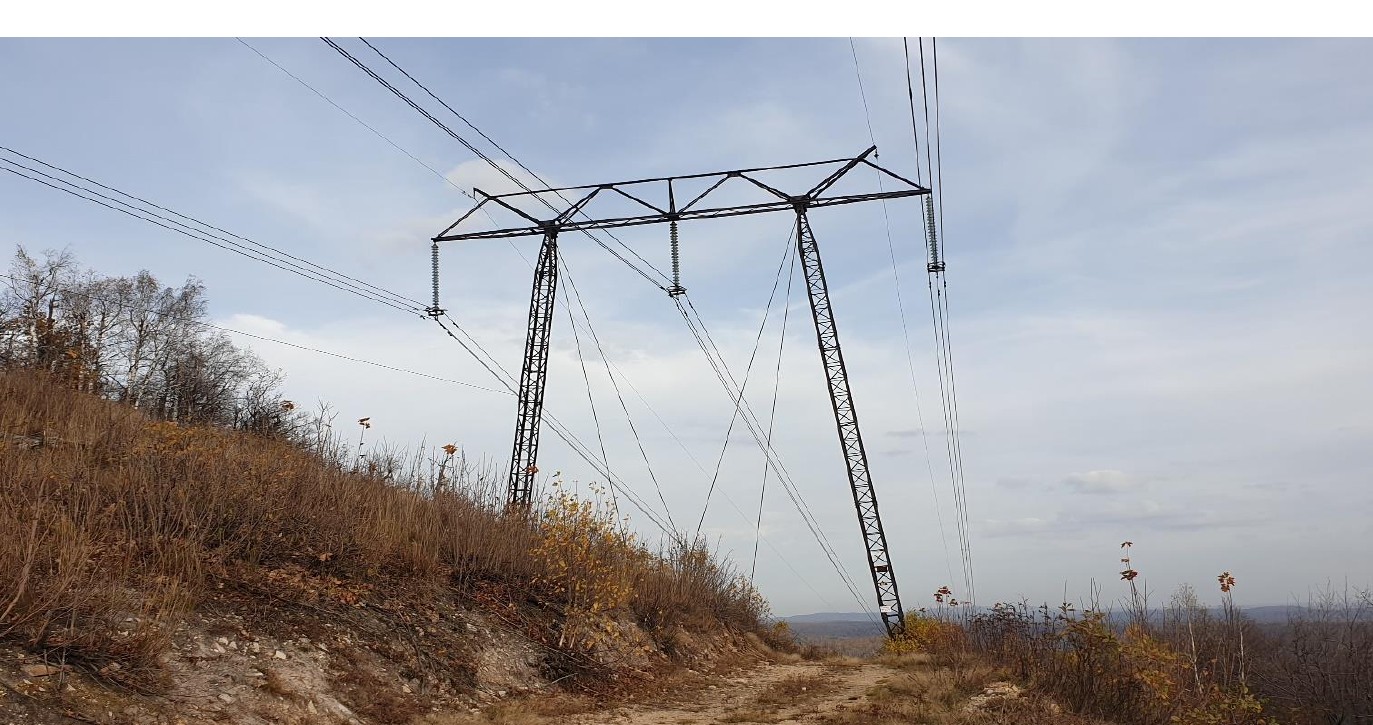

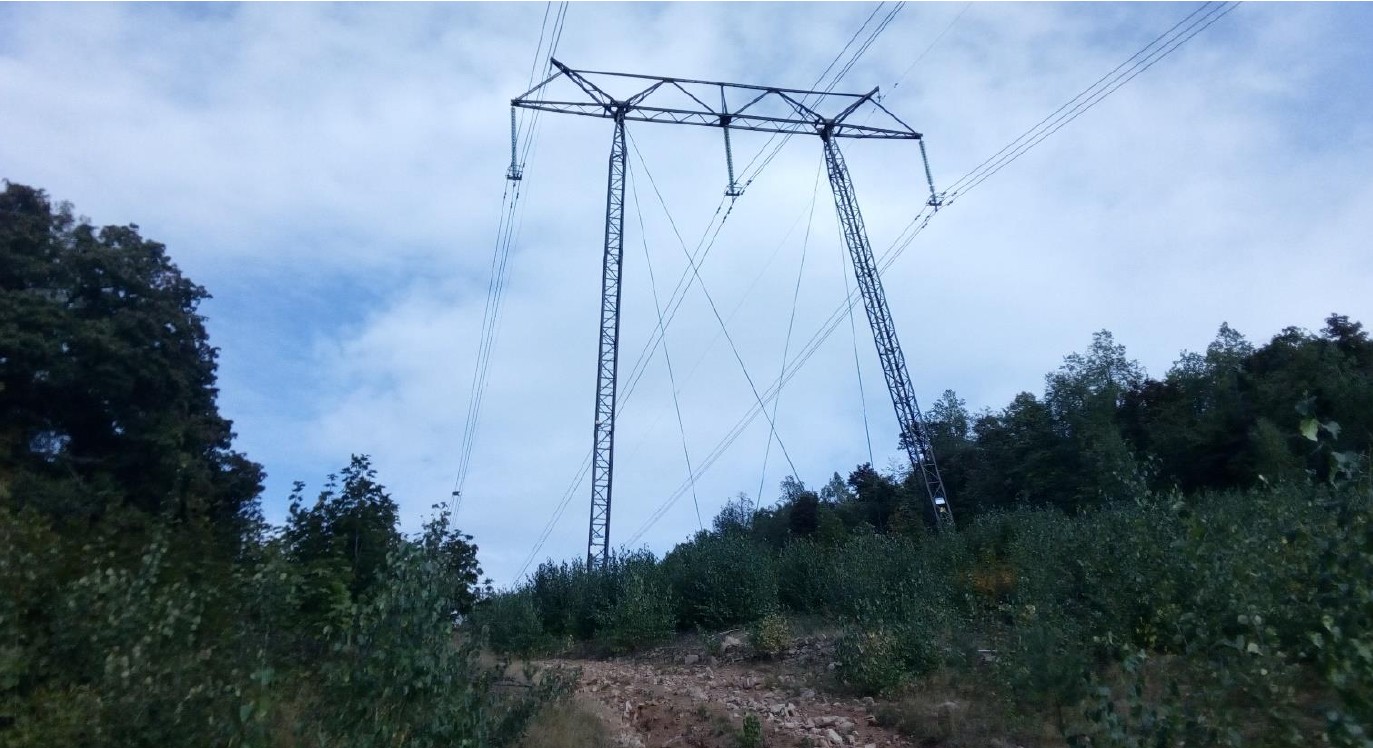

- Опоры типа ПОУ — промежуточные металлические портальные на оттяжках: портал из двух наклонных стоек и траверсы, решётчатые пространственные конструкции из одиночных прокатных уголков и швеллеров;
- Опора раскреплена четырьмя оттяжками из двух стальных многожильных канатов Ø18 мм, закреплённых к анкерным плитам в 9,0 м от оси линии; фундаменты — железобетонные столбчатого типа; ориентировочный год постройки — 1958;
- Задачи: обмеры строительных конструкций опор № 899–902 для демонтажных работ и оценка технического состояния опор № 898 и 903 для возможной дальнейшей эксплуатации.
Выполненные работы
- Визуальное обследование строительных конструкций опор, заземлений и оттяжек с фотофиксацией;
- Обмерные работы с определением геометрических параметров конструкций и составлением схем расположения (лазерный дальномер, комплект визуально-измерительного контроля);
- Инструментальное обследование несущих конструкций опор № 898 и 903, измерение отклонений опор от вертикали тахеометром Leica TS16;
- Определение прочности бетона фундаментов неразрушающим методом (ударно-импульсный измеритель «Оникс 2.5») по ГОСТ 22690-2015;
- Шурфовка и освидетельствование фундаментов опор из откопанных шурфов, определение глубины карбонизации раствором фенолфталеина;
- Отбор образцов металла и химический анализ стали элементов опор;
- Контроль тяжения в оттяжках методом свободных колебаний;
- Поверочные расчёты несущей способности конструкций при новых проектных нагрузках.
Результаты обследования
- Фундаменты: недопустимых отклонений и неравномерных осадок не выявлено, дефектов из откопанных шурфов не обнаружено; прочность бетона 43,6–57,3 МПа (классы В35–В45) — достаточна для нормальной эксплуатации; карбонизация бетона отсутствует;
- Оттяжки: ослабление не выявлено, фактическое тяжение 2,12–2,16 т — достаточно для нормальной эксплуатации;
- Отклонения опор от вертикали вдоль оси линии не превышают предельно допустимого значения 1/200L;
- Сталь элементов опор: раскосы — марки С245 и С255 по ГОСТ 27772-2015;
- Поверочные расчёты: несущая способность конструктивных элементов опор при новых проектных нагрузках обеспечена;
- Категория технического состояния опор № 898 и 903 — ограниченно-работоспособное (фундаменты и стальные конструкции).
Выявленные дефекты
- Поверхностная коррозия стальных элементов опор;
- Повреждения защитного слоя бетона оголовков фундаментов.
Рекомендации заказчику
- Восстановление ж/б фундаментов: удаление слабого повреждённого бетона, механическая и химическая очистка арматуры, антикоррозионная обработка, восстановление защитного слоя ремонтными составами (MAPEI, Sika, ЭМАКО, SCHOMBURG);
- Составление комплекта исполнительной документации по каждому виду восстановительных работ;
- После ремонта — соблюдение системы планово-предупредительного ремонта по действующим нормативным документам.
Что получил заказчик
- Технический отчёт Л5000956-74079 с заключением по результатам обследования опор;
- Паспорта сооружений, результаты шурфовки фундаментов и ведомость дефектов и повреждений;
- Результаты определения физико-механических свойств материалов (прочность бетона, химсостав стали);
- Обмерные чертежи строительных конструкций и поверочные расчёты;
- Документы, пригодные для проектирования реконструкции, надзорных органов и планирования ремонтных мероприятий.
