Обследование опор КВЛ 110 кВ «Владимирская – ЗИЛ», г. Пермь
Техническое обследование семи опор (№ 81–87) КВЛ 110 кВ «Владимирская – ЗИЛ» I, II цепь в рамках титула «Техническое перевооружение (переустройство) воздушного участка». Выполнены обмерные работы опор № 82–86 под их демонтаж и детально-инструментальное обследование опор № 81 и 87 с поверочными расчётами. Работы велись по ГОСТ 31937-2024, заказчик — ПАО «Россети Урал» — «Пермэнерго» ПО ЦЭС.
СРООфициальное заключениеВыезд по УрФО — бесплатноСмета до начала работ
Объект и задачи обследования
- Участок КВЛ 110 кВ «Владимирская – ЗИЛ» I, II цепь в пролёте опор № 81–87, г. Пермь, Мотовилихинский район, набережная р. Кама; год возведения — 1976;

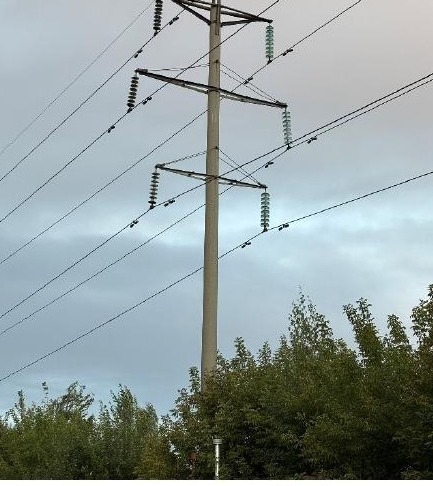

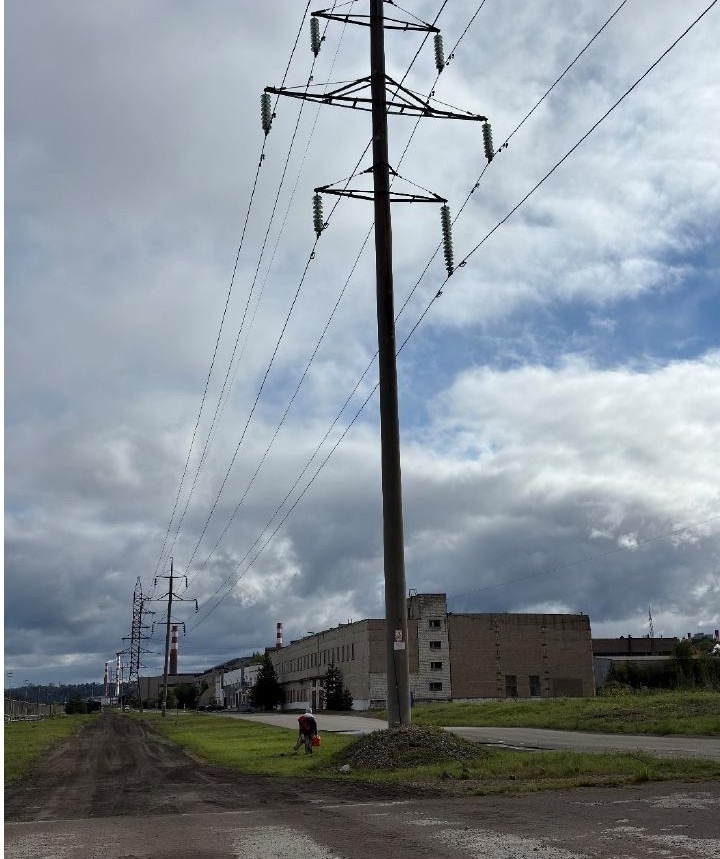

- Опора № 81 — железобетонная промежуточная ПБ-28 (типовой проект №3852тм, том 1); опора № 87 — железобетонная промежуточная ПБ 110-8 (проект №407-4-20/75, том 2);

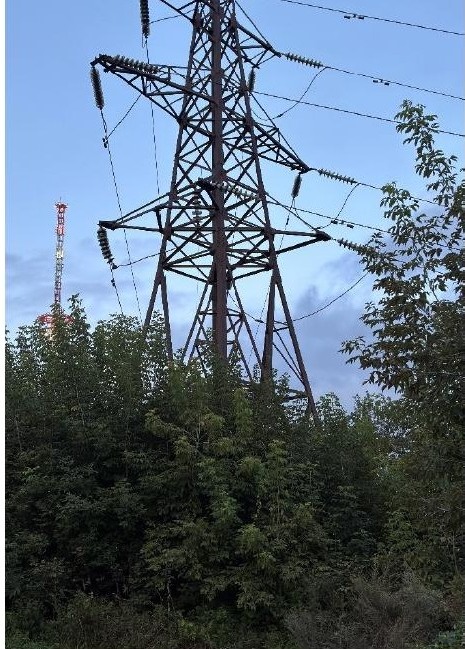

- Опора № 82 — металлическая анкерная У4м; опоры № 83, 84 — металлические анкерные У6м (типовой проект №3852тм, том 4);
- Опоры № 85, 86 — железобетонные промежуточные ПБ-28; провод — АСО-240 (2×), грозозащитный трос С-50;
- Задача: обмеры опор № 82–86 для проектирования демонтажа и детально-инструментальное обследование опор № 81 и 87 для оценки их технического состояния.
Выполненные работы
- Визуальный осмотр строительных конструкций всех опор № 81–87 и фотофиксация;
- Обмерные работы опор № 82–86 с определением геометрических параметров и составлением схем конструкций;
- Детально-инструментальное обследование опор № 81 и № 87: обмеры, инструментальный контроль несущих конструкций;
- Определение прочности бетона ударно-импульсным методом по ГОСТ 22690-2015 и сканирование защитного слоя с определением фактического армирования по ГОСТ 22904-1993;
- Откопка заглублённых частей стоек, геодезические измерения отклонений опор от вертикали, поверочные расчёты несущей способности по ПУЭ.
Результаты обследования
- Опора № 81: класс бетона В40, фактическое армирование Ø12 мм/шаг 40/АIII, толщина защитного слоя 30 мм; крен вдоль линии 239 мм превышает допуск 196 мм на 22%;
- Опора № 87: класс бетона В50, армирование Ø12 мм/шаг 40/АIII, защитный слой 30 мм; крен в пределах допуска;
- Поверочный расчёт опоры № 81: запас по прочности 43%, по деформациям 39%, перегруз грунтов основания 1%;
- Поверочный расчёт опоры № 87: запас по прочности 32%, по деформациям 41%; основание перегружено на 54% — требуются усиление или мониторинг;
- Опоры № 82–86: обмеры выполнены в объёме, достаточном для проектирования демонтажа, дефектов, создающих опасность обрушения, не выявлено.
Выявленные дефекты
- Опоры № 81 и № 87: сколы защитного слоя бетона в средней части стоек с оголением арматуры; коррозия арматуры — опора № 81 до 10% сечения, опора № 87 до 5%;
- Опора № 81: крен вдоль линии ВЛ 239 мм (допустимое 196 мм) — превышение на 43 мм (22%);
- Трещин в бетоне не зафиксировано, дефектов траверс и изоляторов не выявлено;
- Отсутствие заземляющего выпуска (вывода арматуры) и присоединения к контуру заземления на опорах № 81 и № 87;
- При контрольной откопке подземных частей опор № 81 и № 87 дефектов не обнаружено.
Рекомендации заказчику
- Опора № 87: разработка мероприятий по усилению или мониторингу основания в связи с перегрузом грунтов базы на 54%;
- Опора № 81: организация мониторинга технического состояния и выполнение рекомендованных мероприятий из-за превышения крена;
- Восстановление заземляющих выпусков и присоединения опор № 81 и № 87 к контуру заземления;
- Опоры № 82–86 — демонтаж в рамках реконструкции участка с использованием подготовленных обмерных данных.
Что получил заказчик
- Технический отчёт (08-06-2026-ТО) с заключением, результатами измерений и ведомостью дефектов;
- Обмерные чертежи и исполнительные схемы опор № 82–86 — готовые данные для проекта демонтажа;
- Категории технического состояния и поверочные расчёты по ГОСТ 31937-2024 — основание для решений по реконструкции участка ВЛ;
- Рекомендации по мониторингу и усилению основания опоры № 87 для безопасной дальнейшей эксплуатации.
