Замена электродвигателей вентиляторов градирни, ЗапСибНефтехим
Рабочая документация по техническому перевооружению опасного производственного объекта I класса опасности: замена электродвигателей вентиляторов многосекционной градирни ОЗХ титула 6201 на площадке ООО «ЗапСибНефтехим». Установочные чертежи в осях градирни, общие виды, комплекты ТХ / ЭМ / КМ, спецификации и ведомости объёмов работ.
СРО проектировщиковОПО I классаКомплекты ТХ/ЭМ/КМСмета до начала работ
Объект и задача
- Площадка ООО «ЗапСибНефтехим» — Западно-Сибирский комплекс глубокой переработки углеводородного сырья в полиолефины (г. Тобольск);
- Объект технического перевооружения — многосекционная градирня ОЗХ титула 6201 Производства ВПиОВ, находящаяся на территории действующей промышленной площадки;
- Опасный производственный объект «Площадка комплекса глубокой переработки углеводородного сырья в полиолефины» — I класс опасности (объект чрезвычайно высокой опасности), рег. № А57-20687-0003;
- Задача — замена электродвигателей вентиляторов градирни (поз. 6201-СТ-В501/2 и аналогичные) с разработкой установочных чертежей и сопутствующих комплектов рабочей документации;
- Срок разработки — июль 2025 г.
Что сделано

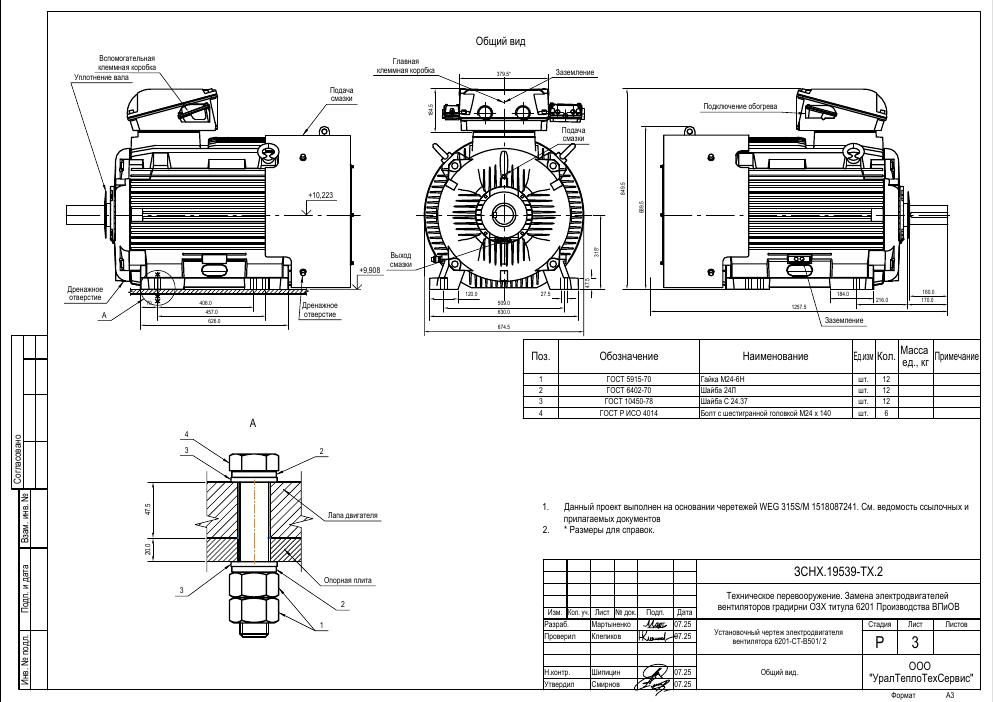

- Установочный чертёж электродвигателя вентилятора 6201-СТ-В501/2 (комплект ЗСНХ.19539-ТХ.2): план расположения двигателя в осях градирни, разрез А-А, общий вид, ситуационный план;
- Комплекты рабочей документации по всем позициям: ТХ (установочные чертежи), ЭМ (электропитание), КМ (металлоконструкции) — для двигателей /2–/7;
- Спецификация оборудования, изделий и материалов (ЗСНХ.19539-ТХ.2.С) и ведомость объёмов работ (ЗСНХ.19539-ТХ.2.ВОР);
- Демонтаж: электродвигатель вентилятора градирни GWA UMEB SA типа ASNA 315M4;
- Монтаж: новый электродвигатель WEG 315S/M (поставка заказчика) на опорную плиту через лапы двигателя, крепёж — болты М24×140 по ГОСТ Р ИСО 4014, гайки М24-6H, шайбы по ГОСТ 6402-70 и ГОСТ 10450-78.
Технические решения
- Электродвигатель WEG 315S/M: мощность 135 кВт, 380/660 В, 1488 об/мин, крутящий момент 847 Н·м, КПД до 95,2%, режим работы S1, класс защиты IP66, охлаждение IC411 (TEFC), масса 1023 кг;
- Диапазон рабочих температур окружающей среды от −55 °C до +40 °C;
- Приводной вал Addax со стояночным тормозом, диффузор DZ 9×2,5;
- Расчётная температура воздуха для выбора материалов — наиболее холодная пятидневка обеспеченностью 0,92 (минус 39 °C);
- Монтажные и сварочные работы — при температуре не ниже −20 °C, с восстановлением защитного лакокрасочного покрытия после сварки;
- Решения соответствуют требованиям промышленной безопасности ОПО, охраны окружающей среды и действующим стандартам РФ; монтажная организация формирует комплект исполнительной документации (акты скрытых работ, сварочные формуляры, сертификаты по ТР ТС 032/2013).
Что получил заказчик
- Полный комплект рабочей документации «ЗСНХ.19539-ТХ.2» для монтажа и электропитания нового оборудования градирни;
- Установочные чертежи, увязанные с осями и отметками градирни (комплект ТХ для двигателей /2–/7);
- Спецификации оборудования и материалов, ведомости объёмов работ — основа для закупки и смет;
- Документация, готовая к передаче монтажной организации и дальнейшему сопровождению монтажа.
